薄膜分切機應用方案
其他 薄膜分切機應用方案
薄膜分切機應用方案

一、應用概況

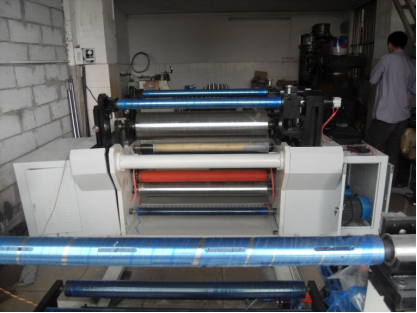

薄膜分切機是一種把不同寬度、不同長度、不同厚度的母卷分切成用戶所需的各種規格產品的一種設備。對收放卷張力的精確控制是薄膜分切機的關鍵技術，要求分切卷取后的產品無皺褶、無劃痕、端面整齊、卷取表面硬度適當。


二、應用需求

  • 收、放卷電機帶編碼器，要求變頻器帶PG閉環運行

  • PLC輸出張力給定信號，擺桿位置作張力反饋，要求變頻器具有閉環張力控

  • 制功能

  • 高、低速張力恒定，速度平穩，擺桿擺動小

  • 滿足系統快速起停，急停要求

  • 變頻器內置標準通訊功能，便于PLC監控

三、麥米電氣行業解決方案

1、MV600T變頻器概述

MV600T是麥米電氣開發的張力控制專用變頻器，能夠自動控制輸出轉矩或自動調節被控牽引機的速度，從而使帶（線）材上的張力保持恒定,適用于造紙、紙加工、印染、包裝、電線電纜、膠粘帶、紡織、皮革、金屬箔加工、纖維、橡膠等行業。對于收、放卷的控制，變頻器內部自帶卷徑計算模塊，能夠自動計算卷筒直徑的變化，使得張力控制更加精確。使用MV600T變頻器可以完全替代力矩電機、直流電機、張力控制器等而獨立地構成張力控制系統，相對于傳統的張力控制器加變頻器控制方案，使用本變頻器可以使系統更簡潔、降低成本、易于維護并且獲得更為穩定的控制效果。



2、系統方案

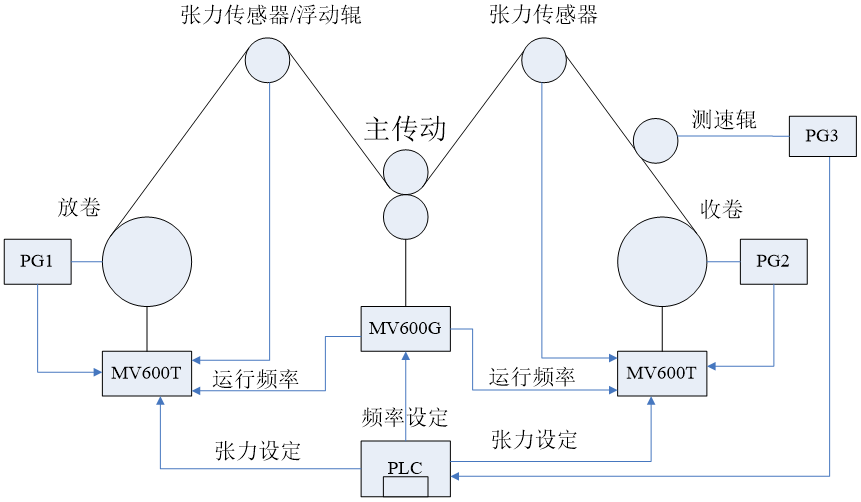

圖1 系統原理圖

通過觸摸屏，用戶可以對工作速度、運行張力、料卷直徑等參數進行設置，同時可以顯示設備的當前運行狀態，并對當前的故障信息進行顯示，以便用戶作進一步處理。

PLC協調外圍設備的動作，并按用戶設定的工藝控制設備的運作，對變頻器作張力給定和頻率設定。

本系統采用MV600T張力控制專用變頻器作收放卷控制，可確保設備運行過程中張力恒定、速度平穩，是整套系統的控制核心部分。




圖2 張力控制示意圖
