電子凸輪在直管追剪機上的應用
其他 電子凸輪在直管追剪機上的應用
MC280系列 PLC在直管追剪機上的應用



一、概述

目前的工業生產中,各種材料的定長裁剪是整個生產過程中非常重要的步驟,隨著自動化技術不斷的提高,運動控制系統的愈加成熟,定長裁切設備從傳統的停剪,逐漸發展到追剪,追鋸,大大提高了工作效率,同時由于飛、追剪的同步切割性能,相對而言也可以減少電機功率,在成本上也可以有一個比較好的控制。



二、直管追剪機方案

1、系統需求

本系統主要由追剪和收卷料兩部分組成,卷料軸上安裝編碼器作為電子凸輪的主軸,切料軸作為從軸,切刀使用同步信號啟動。要求在主軸不停的情況下切出定長的產品,這個動作由電子凸輪完成,也是整個系統的難點。麥格米特MC280運動控制器自帶電子凸輪功能,可輕松完成該需求。

2、系統配置方案說明

系統組成:HMI + PLC + 伺服電機

系統方案的重點是控制中心----PLC。

選用麥格米特MC280運動控制器凸輪版MC280- 1616BTA6。

3、系統方案要點

該案例的要點在于電子凸輪,現在工業中傳統凸輪成本高難度大,使用電子凸輪不僅節約成本,并且使用靈活,便于修改。只是在使用電子凸輪時,要注意運動曲線要做的盡量平滑,在追剪中要考慮切刀來回的時間是否和整個設備的周期有沖突,加減速時的最高扭矩是否電機可以承受等。。

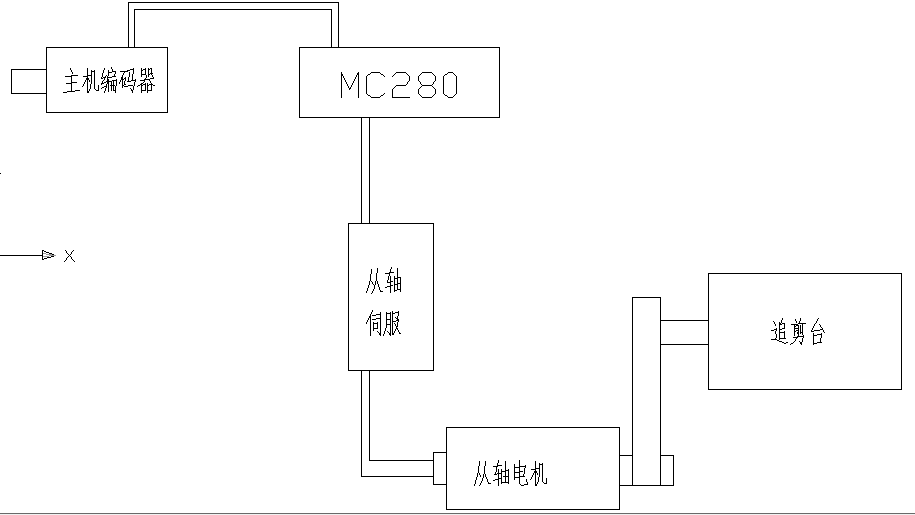

4、系統圖

QQ圖片20151207120936



三、應用總結

麥格米特MC280系列運動控制器自帶8路單向高速計數或4路AB相計數,8路高速脈沖輸出。擁有直線插補圓弧插補,同步跟隨,電子齒輪,電子凸輪等功能,適合運動控制以及軸數要求較多的場合。PLC主機自帶這些功能也意味著應用中有更簡單直觀的系統配置。
